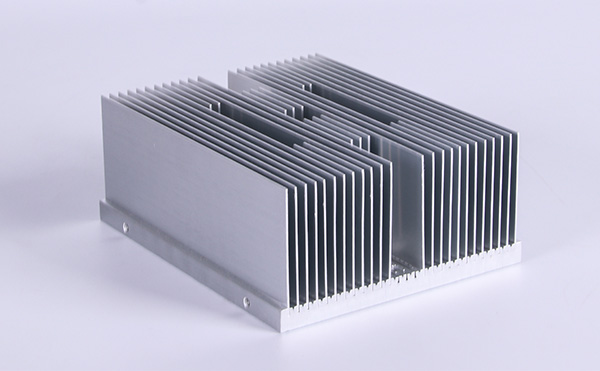

在我們的生活中不難看到形狀不一的插片散熱器，但你知道插片散熱器是怎么做的嗎?接下來就讓管熱插片散熱器小編為您介紹插片散熱器是怎么做的吧。

1、插片散熱器是用一塊基板，若干散熱片相結合而成:所述基板的一側設有若干互相平行且垂直于基板的凹槽，所述散熱片的一條側邊間隔地插入凹槽中，散熱片與凹槽為緊配合：所述側板位于所述基板的兩側且與散熱片平行并緊固與基板上。

2、第一步通過鋁棒進行溶解，在通過大型模具冷卻做出相應尺寸8個厚至30個厚不等的鋁板，也就是上面所述的基板。昆二晶可通過客戶的需求進行專門的尺寸切割。這樣也就完成了第一步插片散熱器基板的準備。

3、第二步插片散熱器基板的凹槽的制作:之前經過專門的切割，已經把相應的尺寸已經完成。之后是按各客戶的需求確定凹槽數量與間隔進行開槽。通過專門自動開槽機處理成形，需要凹槽內不能有絲毫雜質，開槽的間隔也是不能有絲毫偏差，要不會影響到后續工作。

4、第三步插片散熱器的散熱片準備，散熱片也是通過和基板一樣的制作過程，最終制做出厚度只有1-5個毫米厚的散熱片，通過客戶要求的數量進行準備，厚度也比必須與開槽的寬度要小5-20絲不等，然后在進行散熱片的固定。也是制作插片散熱器的最后一步。

5、第四步插片散熱器的固定：插片散熱器中基板與散熱片一定要緊配合聯接，否則會影響傳熱效果。實現緊配合聯接的辦法，一是凹槽內厚度必須與散熱片厚度幾乎相互符合不能超過5-20絲，要不容易松動，二是凹槽內如上面所說不能有任何雜質，要不也會導致散 熱片與基板不緊配。注意以上兩點后以一帶錐邊的沖具沖擊兩片散熱片之間預留的凹槽，使散熱片與基板之間的聯接更加緊密。這樣就完成了插片散熱器基本制作。(以上制作是未進行最終處理。)
